2021年,上海市建設工程檢測行業協會制定新的《建筑圍護結構節能現場檢測技術標準》,規范了新的檢測標準與方法。

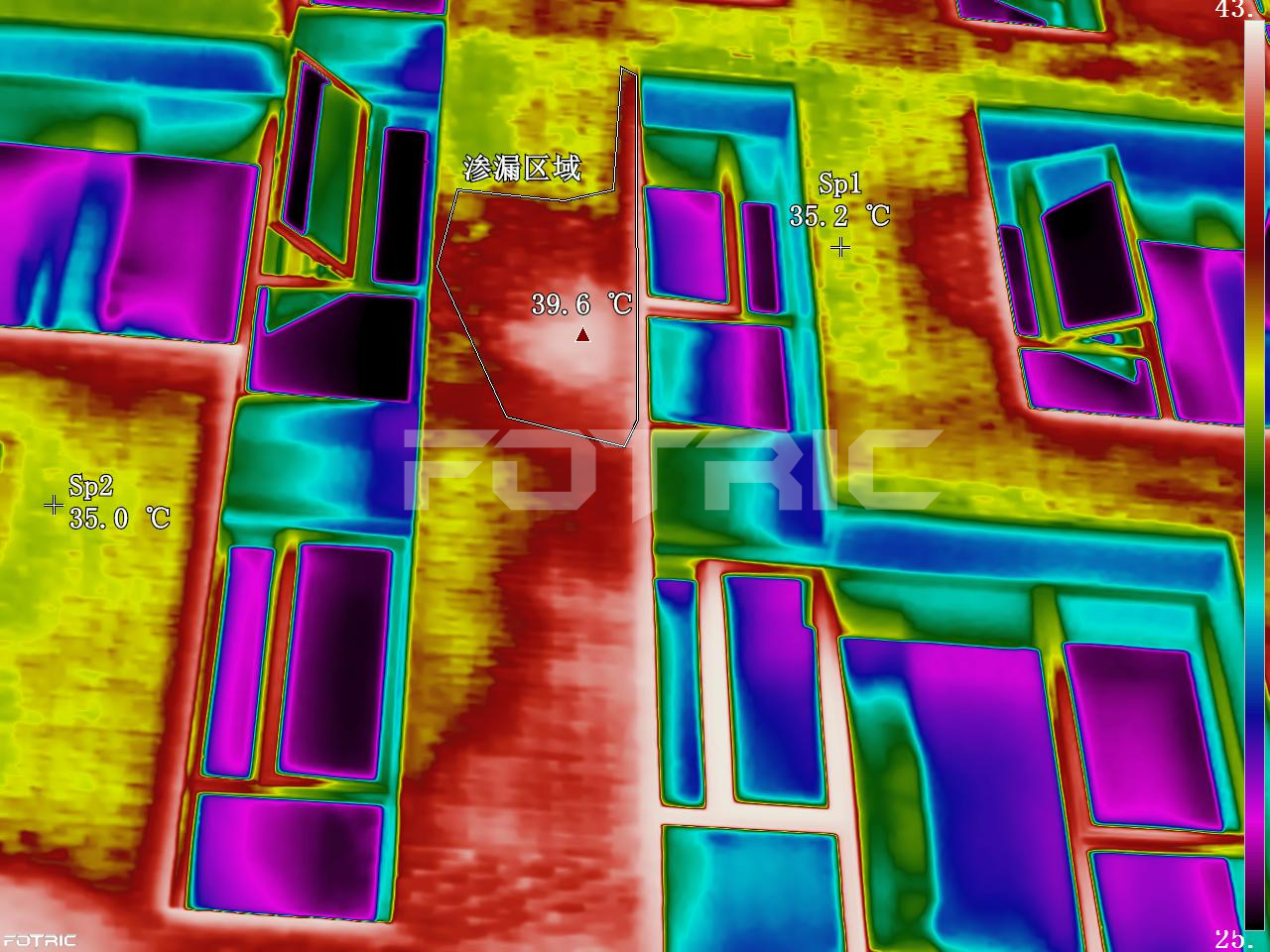

“用肉眼看,墻體表面的顏色是一致的,但滲漏部位與正常部位的溫度將會出現差異......”
在上海某辦公樓的會議室內,FOTRIC的技術工程師張工正一邊給大家展示熱像圖,一邊和該公司相關負責人商議,要盡快聯系物業修復外墻。
除了檢測建筑滲漏之外,FOTRIC熱像儀在建筑密封性檢測、節能材料檢測以及建筑電氣檢測中均有應用:

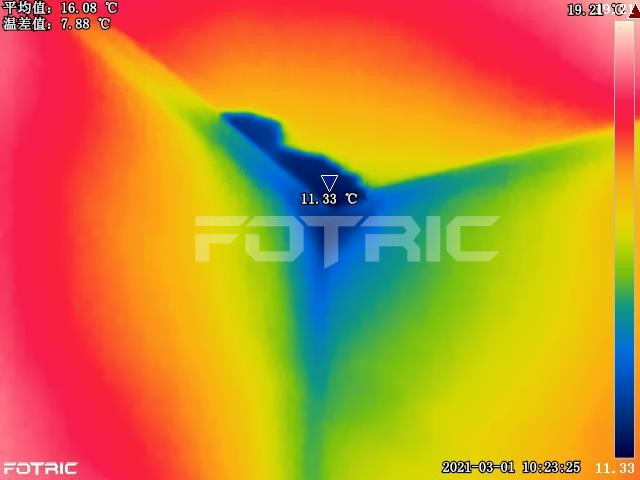

1. 窗戶密封膠條失效
玻璃與窗框接縫處有明顯的熱交換現象,最低溫度為-2.8℃,說明該處存在泄漏,現場查看后確認是由于玻璃與窗框之間的密封條失效導致泄漏,建議將該處進行打膠處理。
2. 建筑房屋漏水檢測
水蓄熱的時間比正常屋頂材料蓄熱的時間長,當屋頂在夜間冷卻下來后,有水的區域由于其溫度比其他區域高,因此,可以輕松被紅外熱像儀檢測出來,僅僅修理屋頂的滲漏區域而不用更換整個屋頂,大大節省了成本。

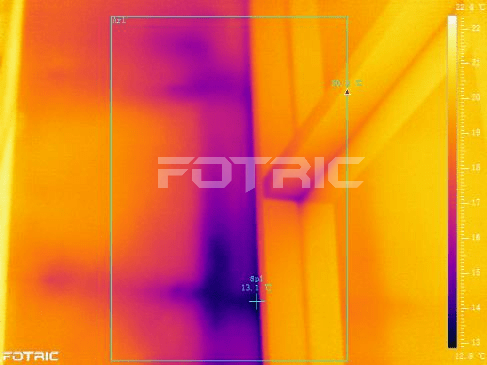

3. 建筑外墻保溫缺陷檢測
外墻保溫失效部位與正常部位的熱容量不一致,在環境溫度發生變化的過程中,缺陷部位與正常部位的溫度將會出現差異,在熱像圖中能及時、清晰地反映出來。

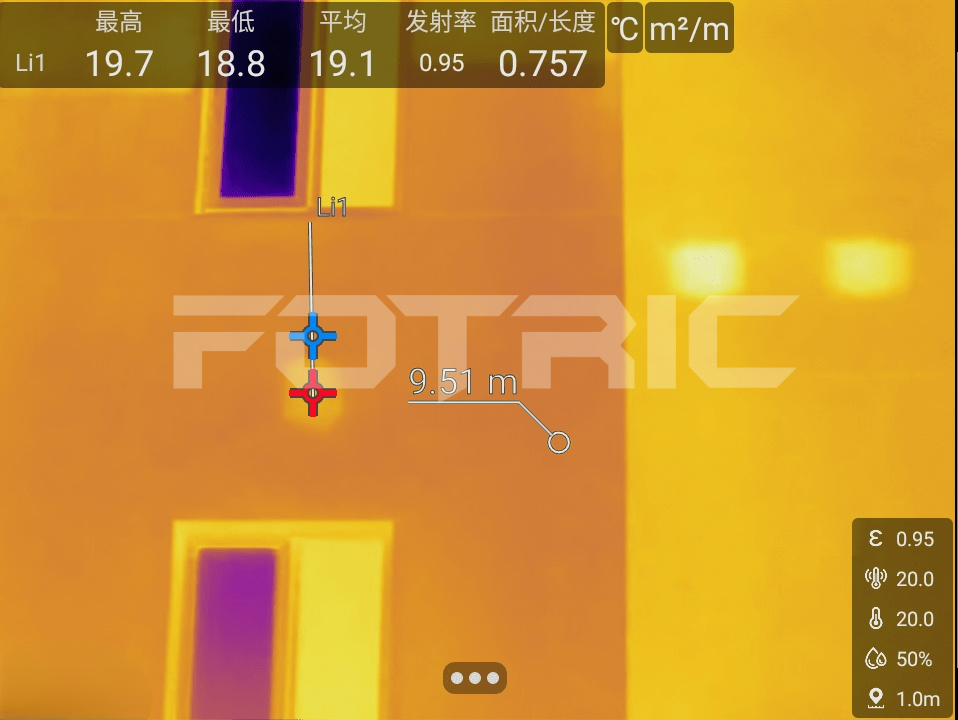

4. 外墻裂縫檢測
建筑滲水后,混凝土炭化,使得墻體表面出現裂縫,如果不及時檢修,將會繼續擴大裂縫,危害建筑的結構強度。裂縫部位與正常墻體的熱容量不一致,使用熱像儀能夠輕松檢測。

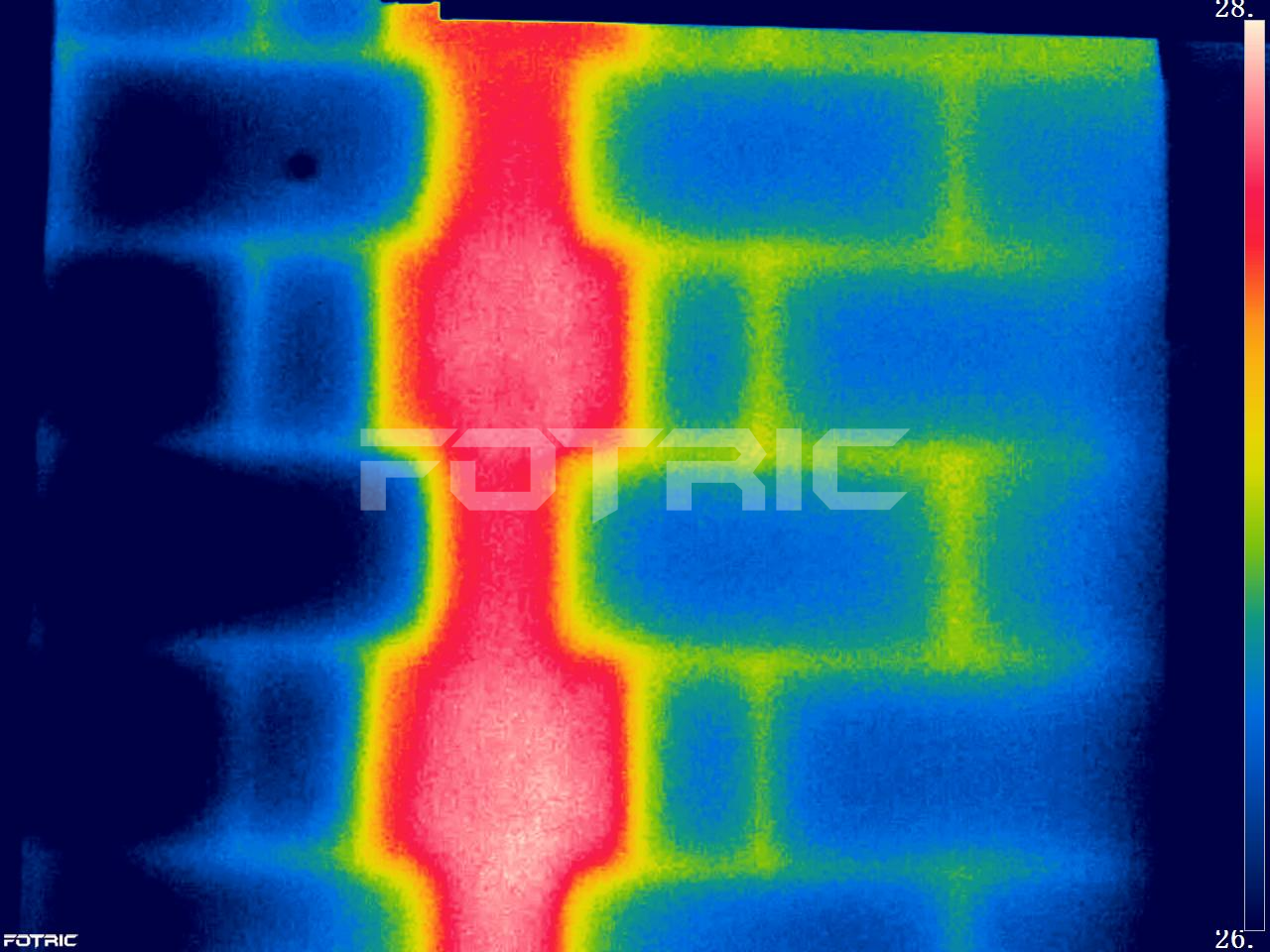

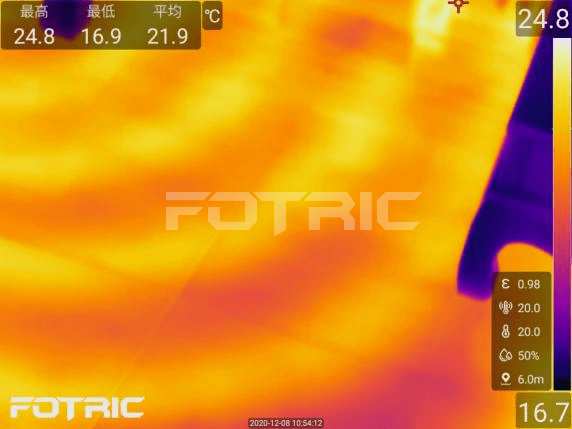

5. 地暖性能檢測
FOTRIC熱像儀,可以用來檢測鋪設在地板下面的地暖,直觀呈現地暖的供熱效率,以判斷地暖的保溫性能及發熱均勻性。
配置方案推薦:

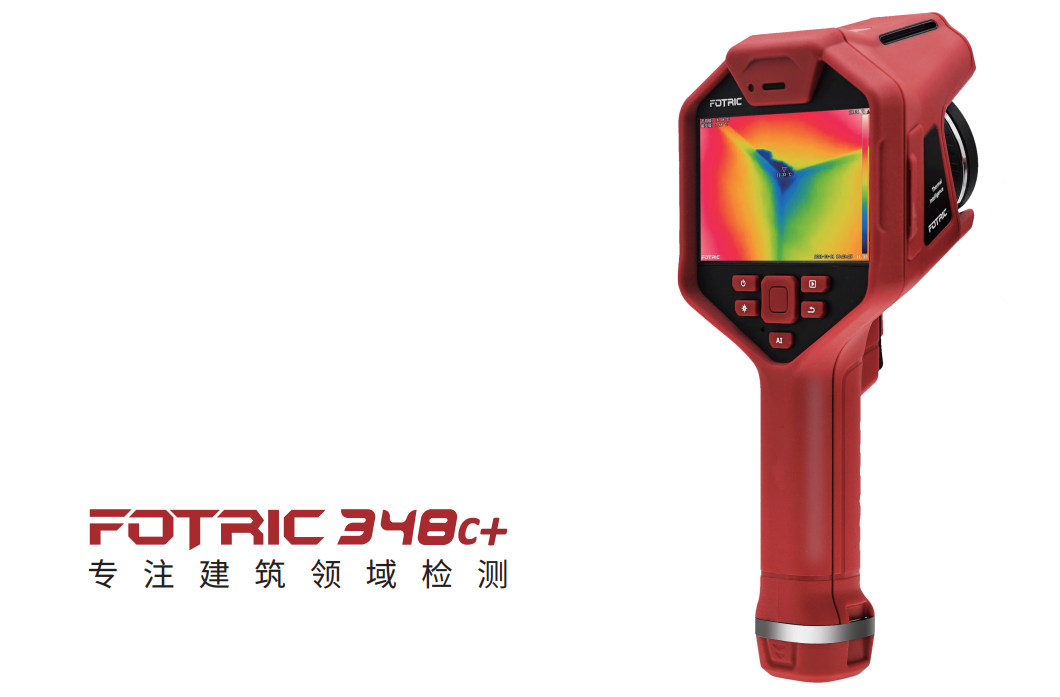

FOTRIC348C+專注建筑領域檢測
① 可以精確計算出缺陷的面積和位置;
② 可收藏標注,快速篩選標記過的熱像圖;
③ MagicThermal細節增強成像技術,大幅增強復雜場景中細微溫差的成像效果;
④ 在檢測現場就可即時分析熱像圖,避免重復拍攝,大幅提高現場診斷效率。
FOTRIC紅外熱像儀大大提高了檢測的準確性、時效性、合理性,讓建筑節能檢測變的更加的科學、進步與實用。
