客戶老問FOTRIC工程師:用不同熱像儀測同樣大小的物體,結果會不一樣嗎?光說不行,今天恰好手里有3臺不同紅外像素的熱像儀,用實驗教學,大家看完也會漲姿勢~

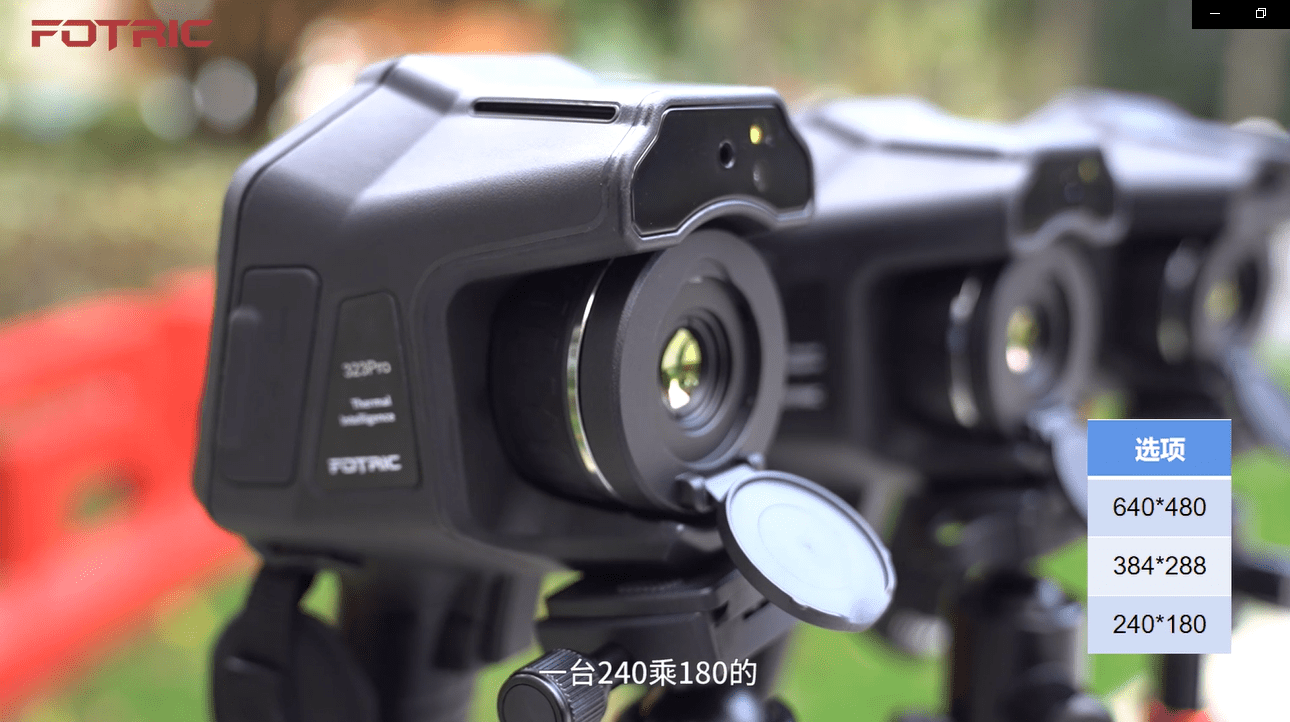

以下3臺熱像儀,紅外像素各不相同,高中低都有,分別是640*480像素、384*288像素、240*180像素:
在2米、5米、10米、20米等不同距離下,拍攝物體,結果會發生什么?

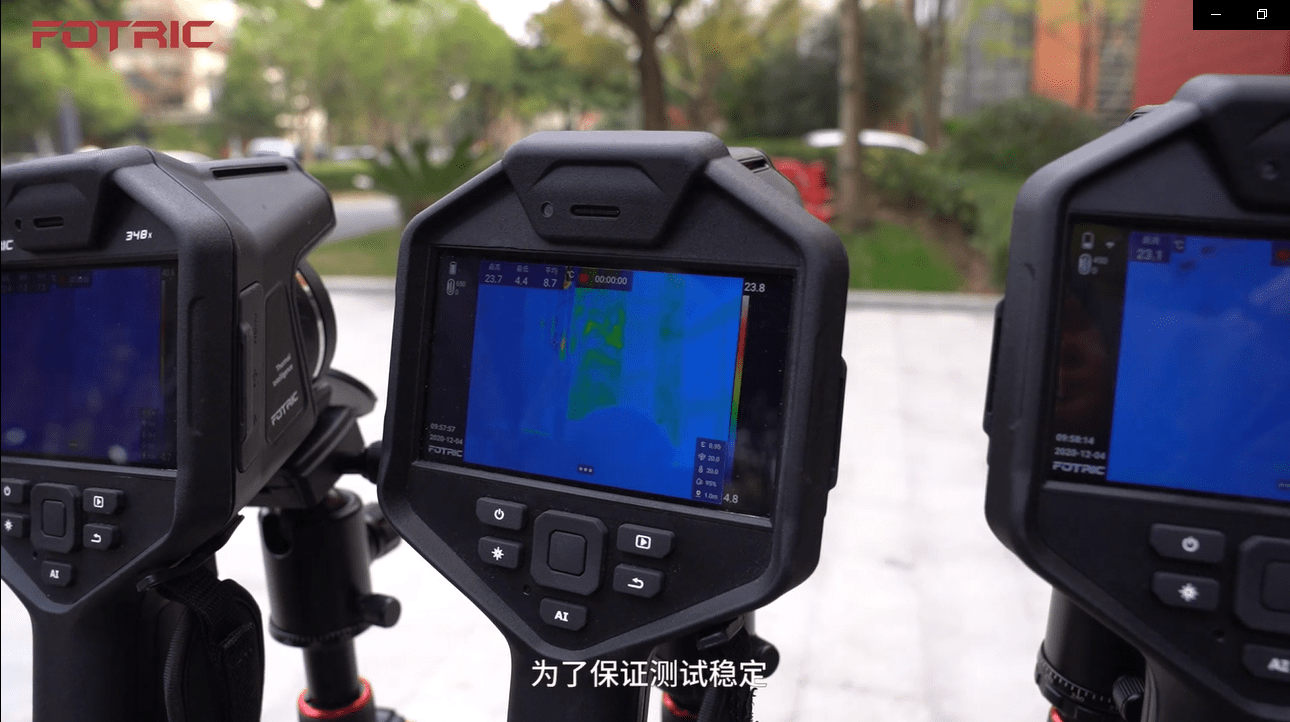

1、首先,將3臺熱像儀都開啟15分鐘,保持熱像儀工作狀態穩定,不影響后續結果:

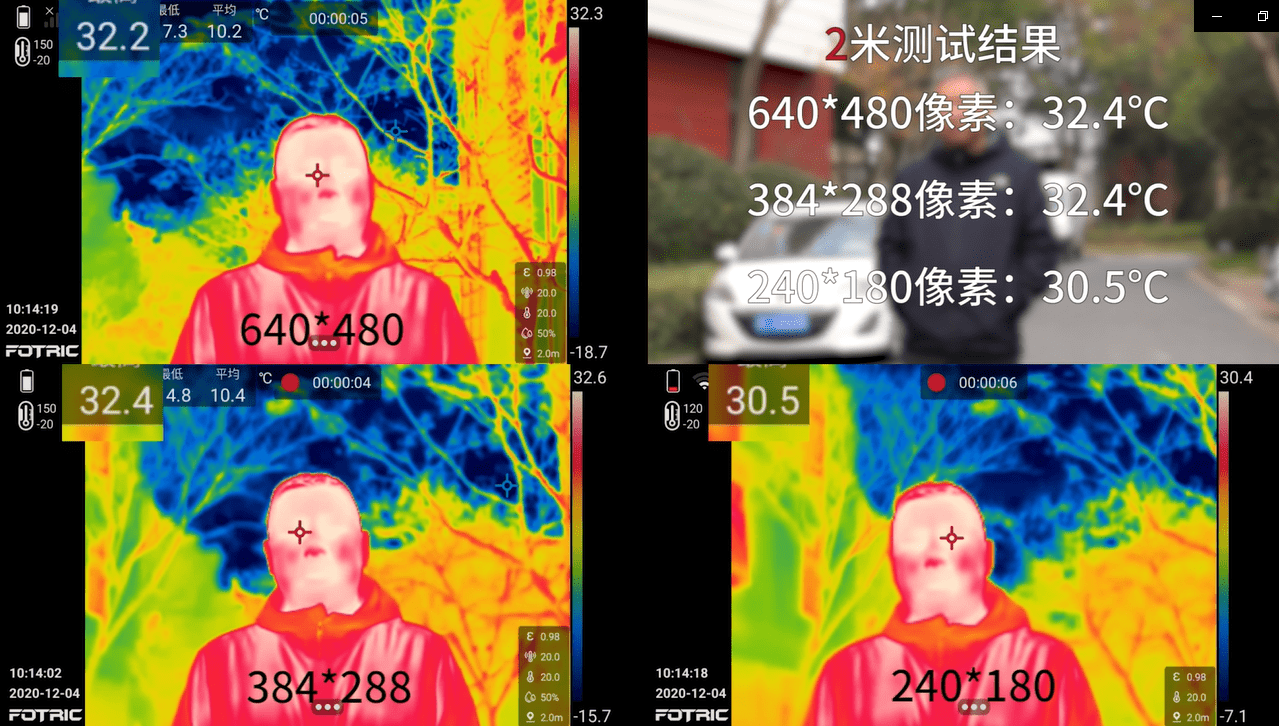

2、先從2米測試開始,以下分別是3臺不同像素的熱像儀,在2米距離下測試同一被測人物的測溫結果:
3、5米測試:以下分別是3臺不同像素的熱像儀,在5米距離下測試同一被測人物的測溫結果:

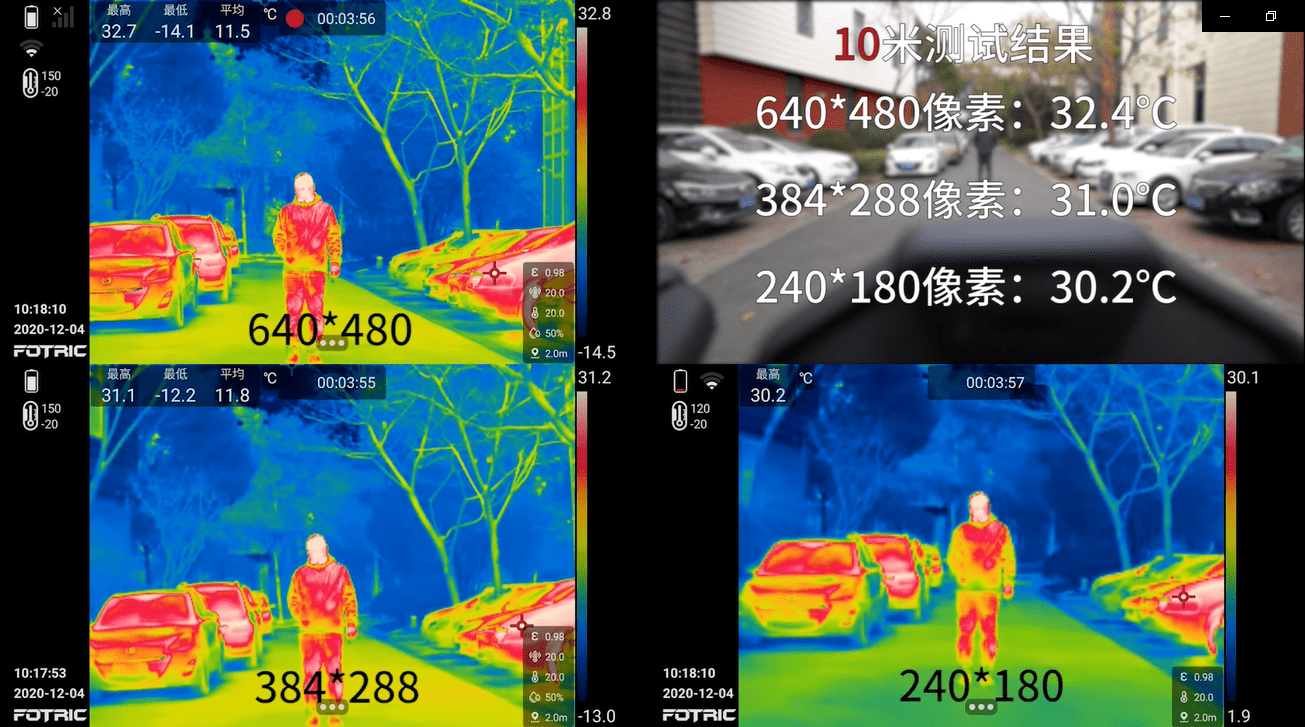

4、10米測試:以下分別是3臺不同像素的熱像儀,在10米距離下測試同一被測人物的測溫結果:

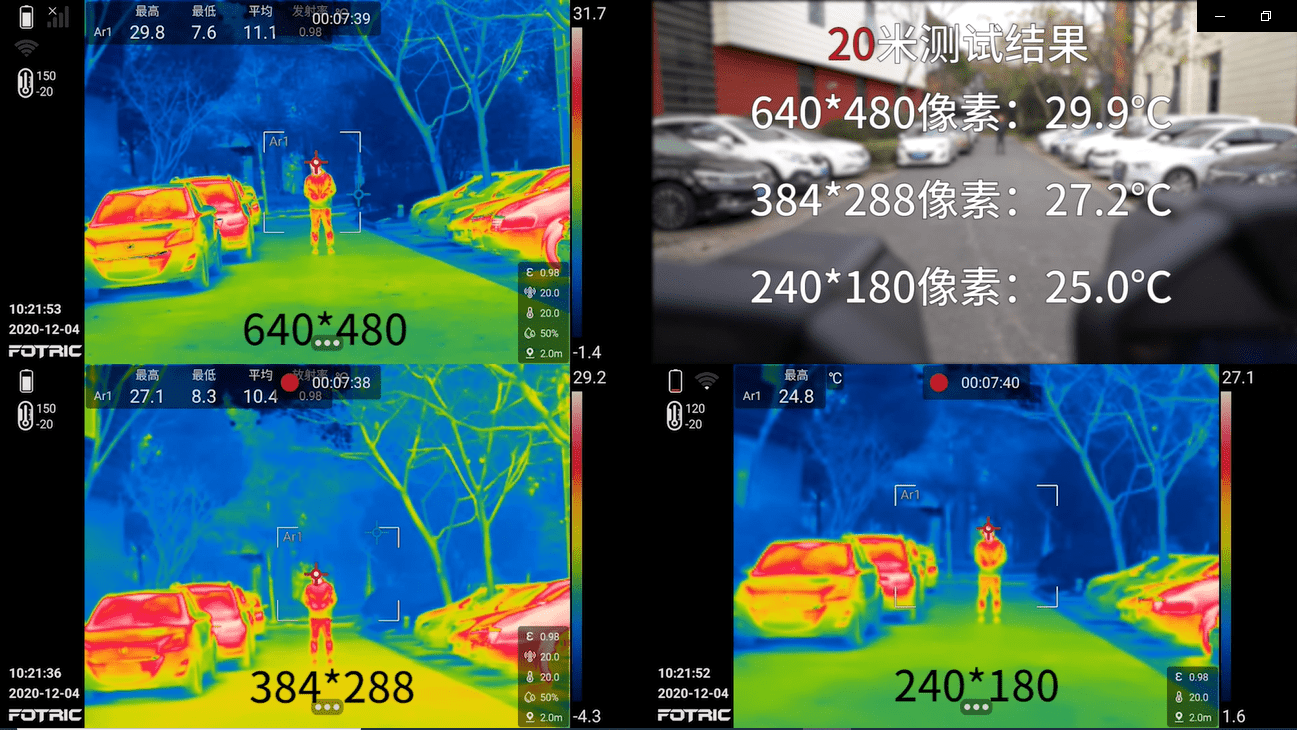

5、20米測試:以下分別是3臺不同像素的熱像儀,在20米距離下測試同一被測人物的測溫結果:
6、30米測試:以下分別是3臺不同像素的熱像儀,在30米距離下測試同一被測人物的測溫結果:

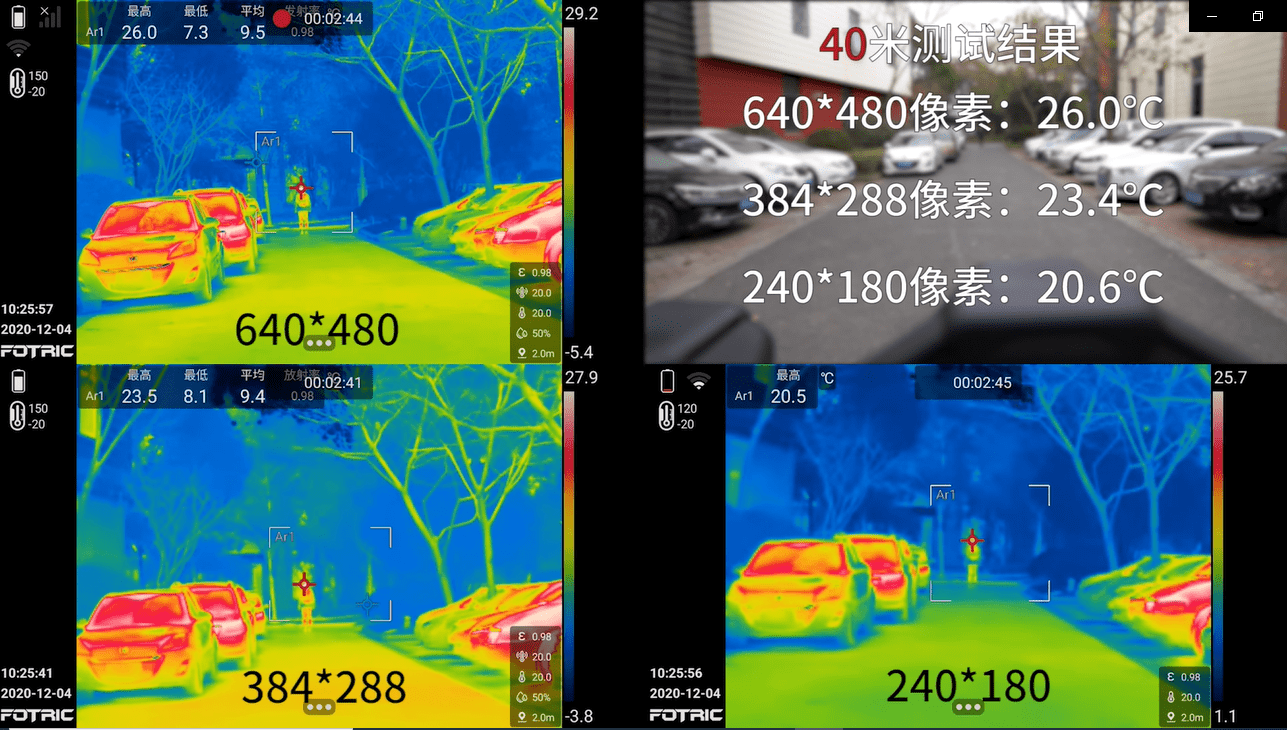

7、40米測試:以下分別是3臺不同像素的熱像儀,在40米距離下測試同一被測人物的測溫結果:

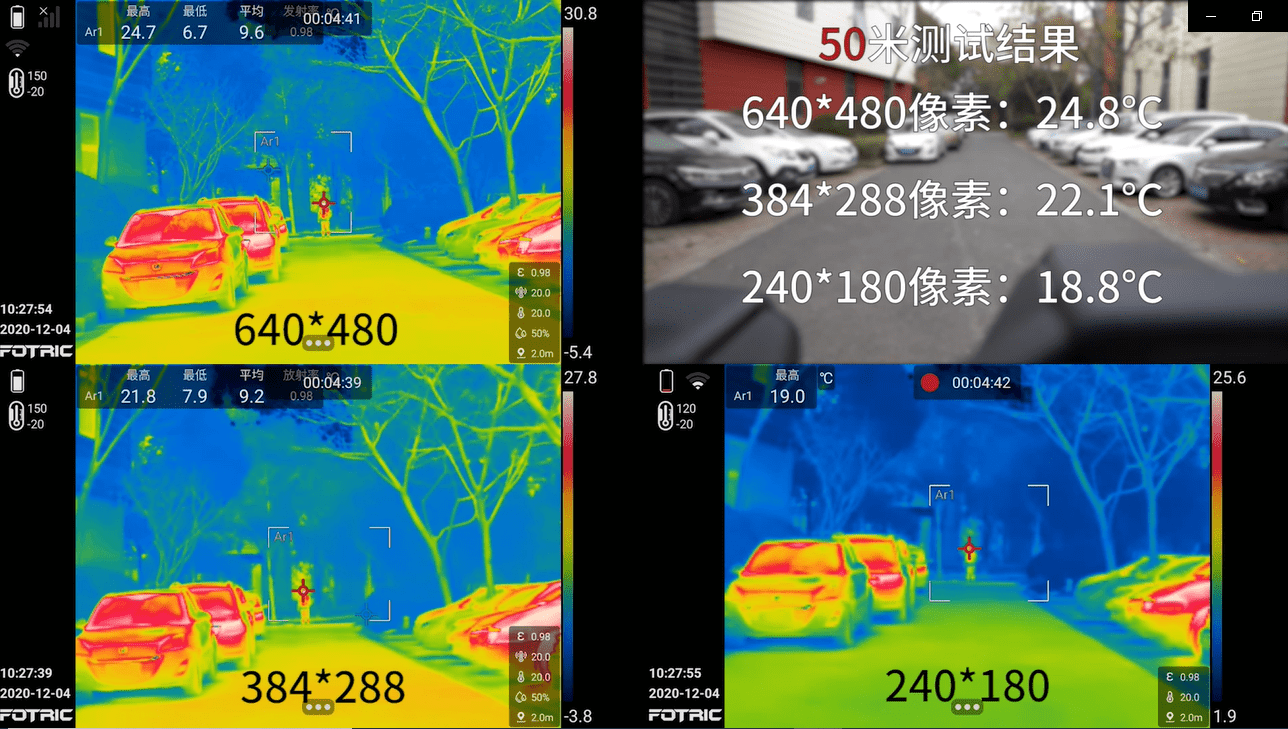

8、50米測試:以下分別是3臺不同像素的熱像儀,在50米距離下測試同一被測人物的測溫結果:

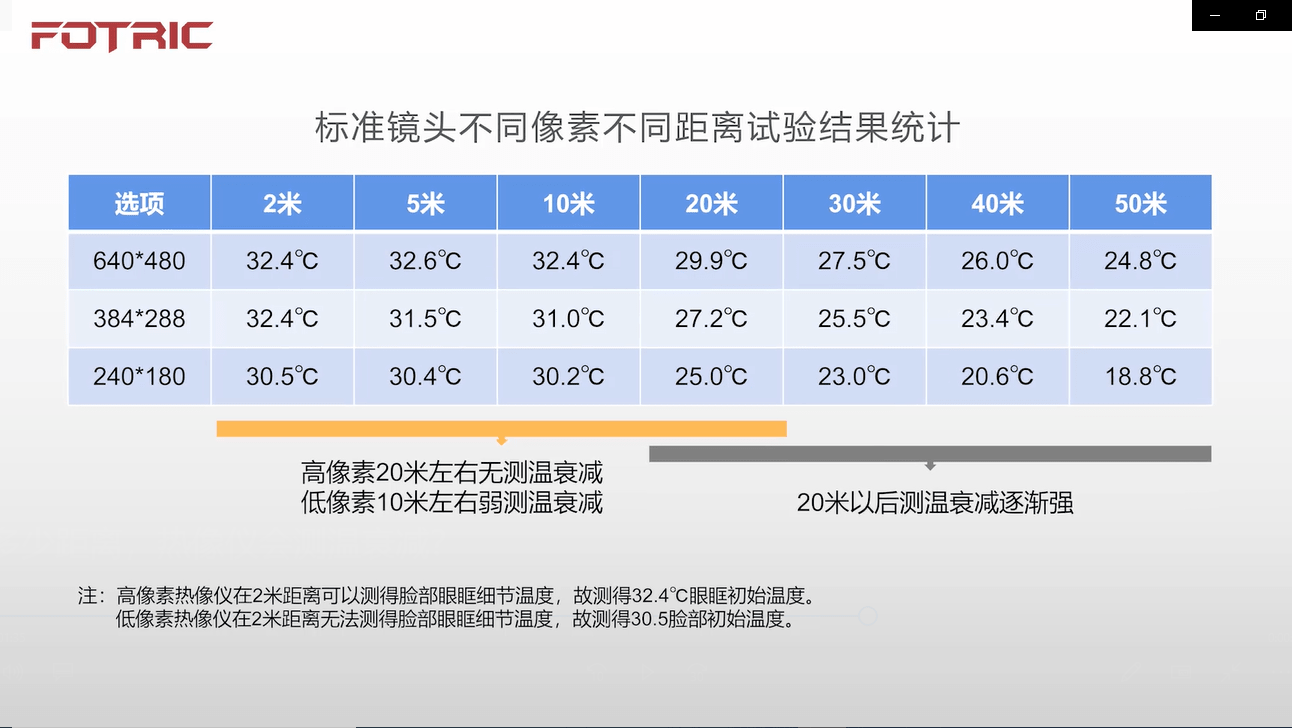

9、實驗結果統計如下:
實驗結論:
1、影響熱像儀測溫準確性的因素:
使用3臺不同紅外像素的熱像儀,在不同距離下(2m、5m、10m、20m、30m、40m、50m),分別測試相同目標,在一定范圍內都能準確測溫,超過后,由于被測物體在畫面中所占比例過小,則出現測溫衰減。
這說明,熱像儀準確測溫受到紅外像素、測試距離、被測物體大小等多重因素影響。
2、熱像儀選型小建議:
在距離適中的情況下,檢測較大物體,使用低像素熱像儀可滿足基本需求;
在遠距離情況下,檢測較小物體,選擇高像素熱像儀,測溫結果更準確;
在過遠距離下,檢測微小物體,如果高像素熱像儀無法滿足測溫需求,可配備長焦、超長焦鏡頭替換標準鏡頭。
