      紅外鏡頭的這幾個重要參數,你都知道嗎?
      發布時間 : 2021-12-28  瀏覽量 : 1023

      對于紅外熱像儀而言,紅外鏡頭是一個重要部件,它會直接影響熱像圖質量和測溫精準度,想要選用合適的熱像儀鏡頭,這三個參數你可得知道!


      1.視場角(FOV):指紅外鏡頭所能觀測的范圍;

      2.空間分辨率(IFOV):指熱成像儀單個像素點所覆蓋的范圍;

      3.最小成像距離:指紅外鏡頭的最小對焦距離,小于這個距離將無法準確聚焦。



      下面,我們用FOTRIC產品來給大家一一講解。




      一、視場角(FOV)

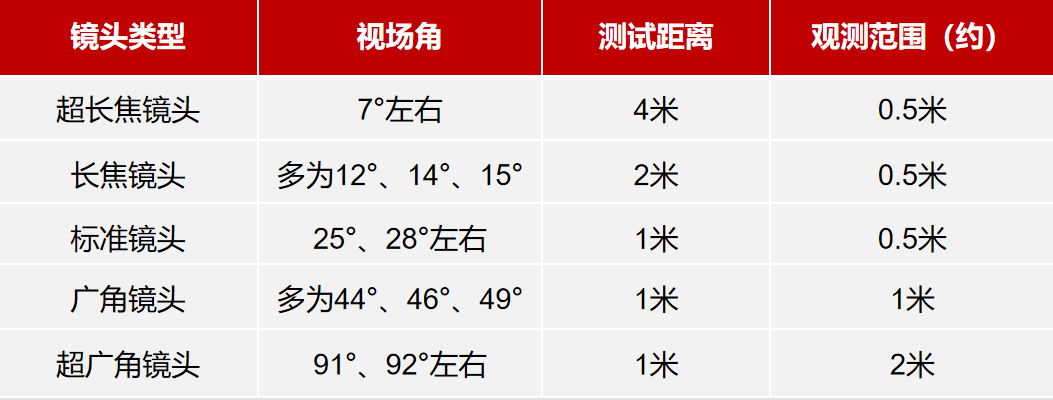

      視場角的大小決定了熱像儀觀測范圍的大小,以FOTRIC 338X+FOTRIC 326Q為例,兩款熱像儀視場角不同,觀測范圍也是不同的。





      備注:如未特別標明,即為熱像標準配備鏡頭。

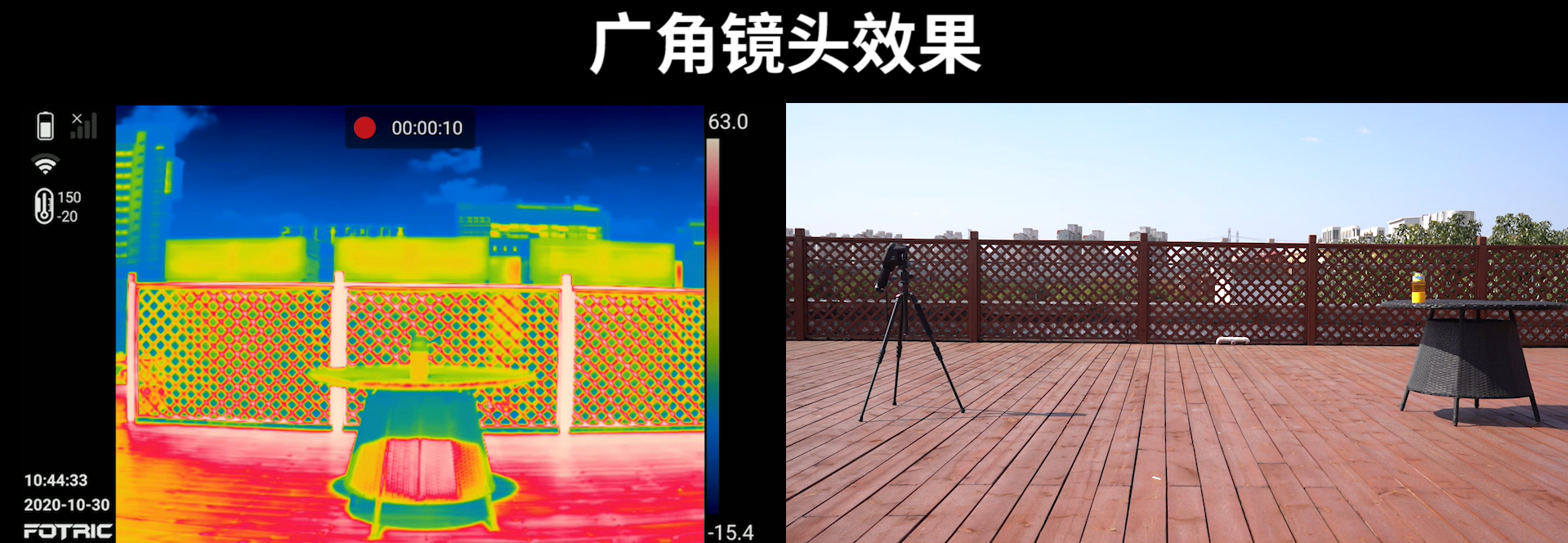

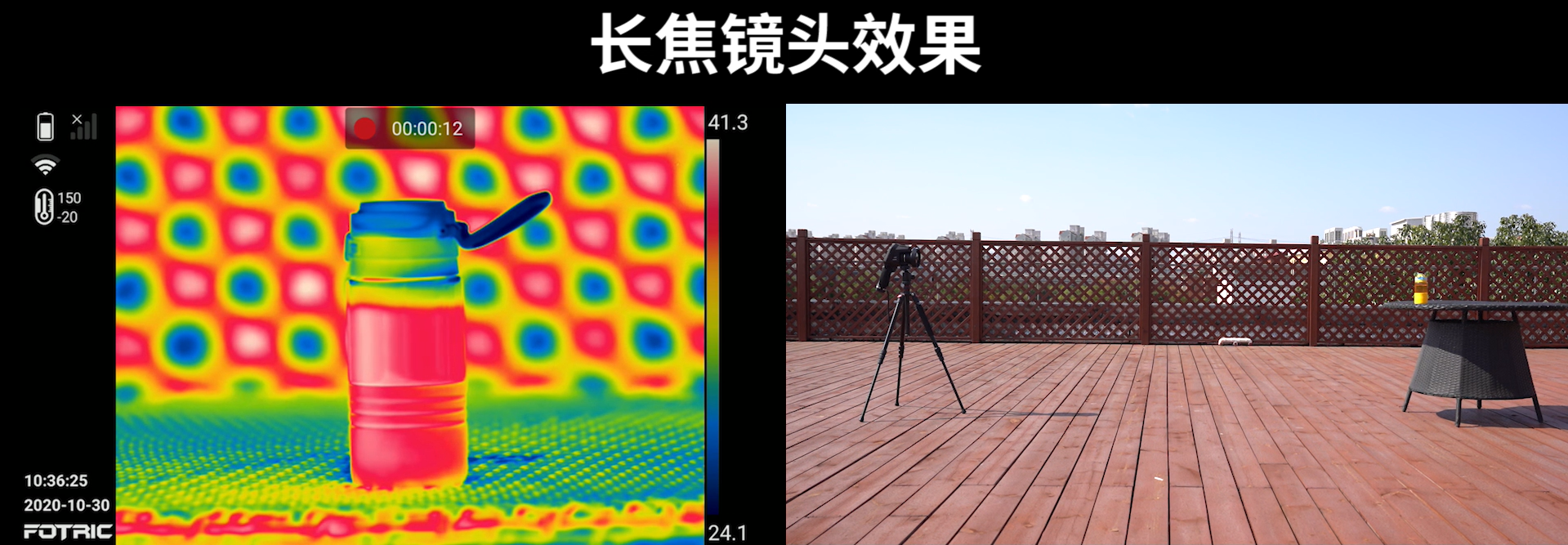

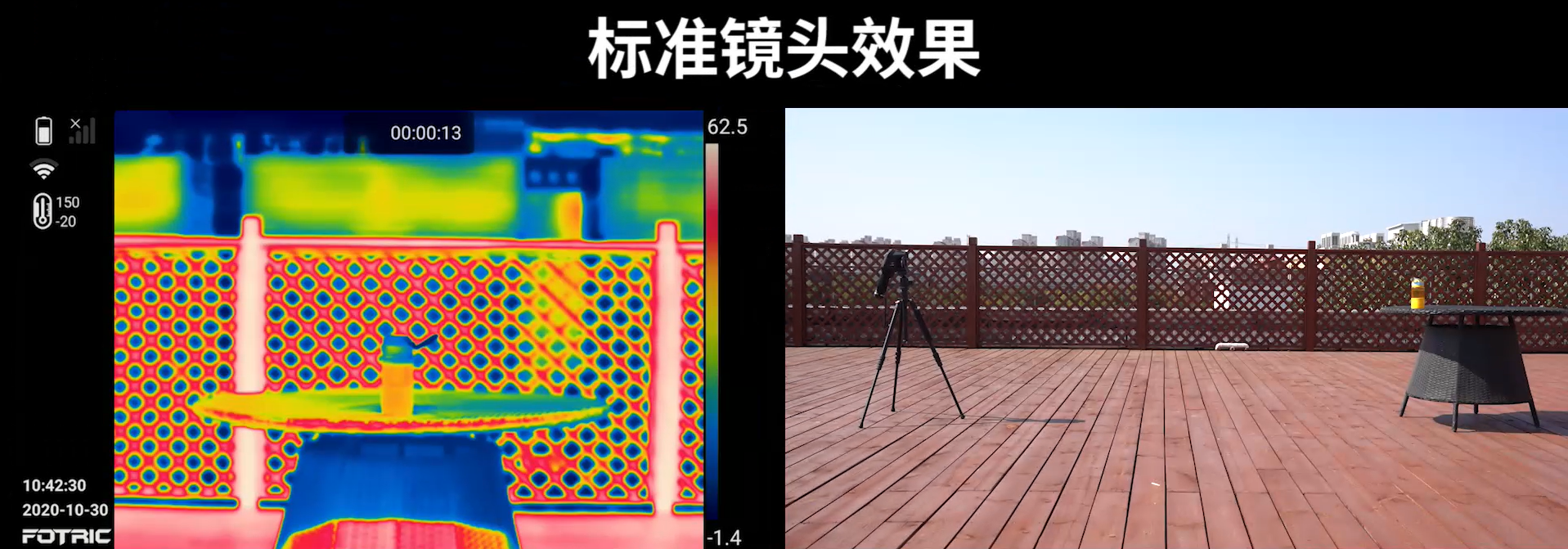

      為此,準備了一個小實驗,我們利用標準、廣角、長焦三種紅外鏡頭,在固定距離測試相同大小的物體,來看看觀測范圍有什么不同:










      由實驗可知,在同樣的測量距離下,紅外鏡頭的視場角越大,可測量的范圍就越大。當被測物體大且空間有限時,適合使用廣角鏡頭,當被測物體小且距離遠時,適合使用長焦鏡頭。




      二、空間分辨率(IFOV)


      我們通常用毫弧度mrad來表示空間分辨率。

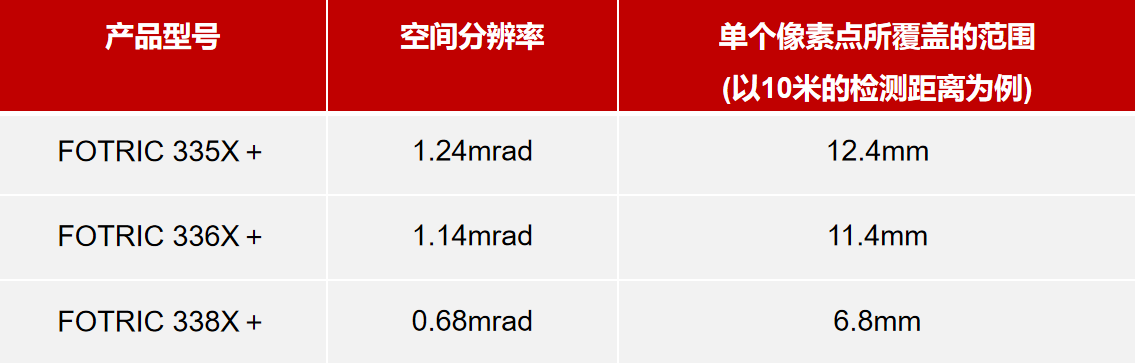

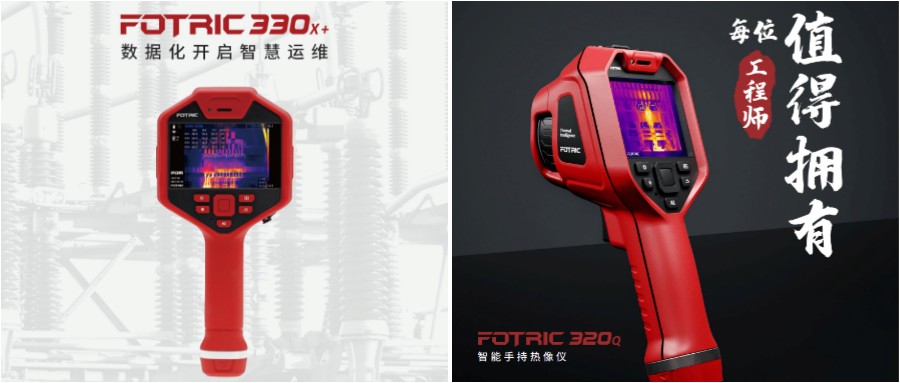

      FOTRIC 330X+系列為例,不同型號的熱像儀空間分辨率不同。



      備注:如未特別標明,即為熱像標準配備鏡頭。


      一般來說,熱像儀的空間分辨率值越小,所能識別的像素點范圍就越小,能在同樣的檢測距離下,測更小的目標,或在更遠的檢測距離下,測量同樣的目標。

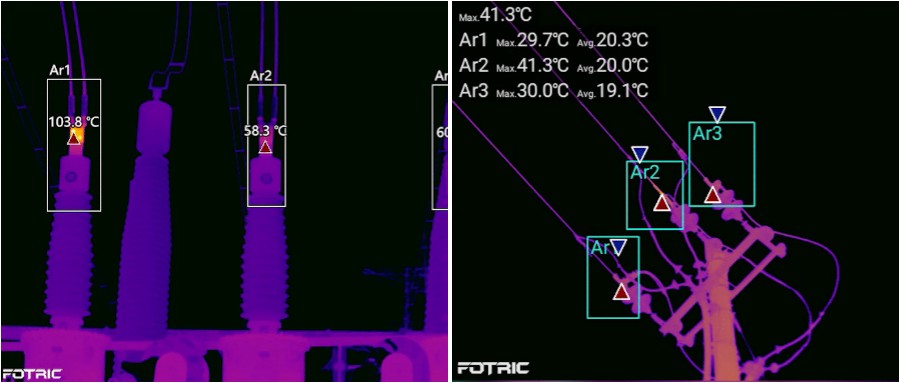

      通常,分辨率小的鏡頭多用于戶外,比如檢測電力線路上的比較高的絕緣子、線夾及電纜接頭等。




      三、最小成像距離

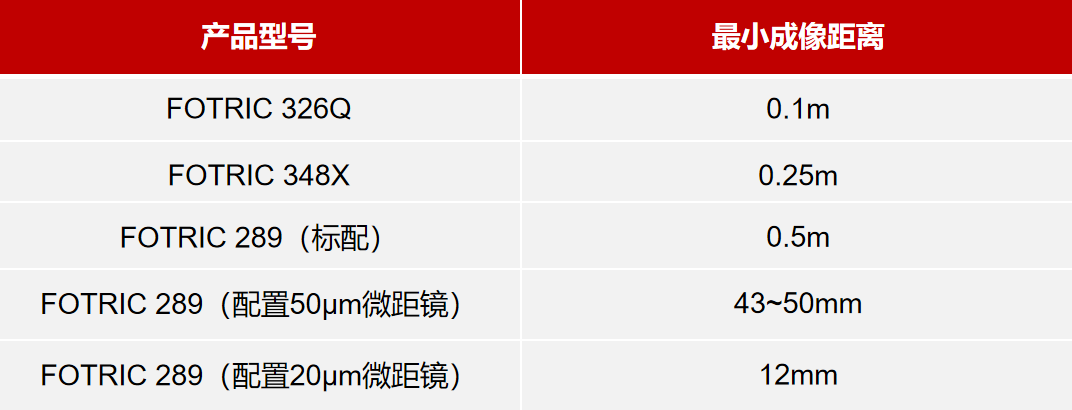

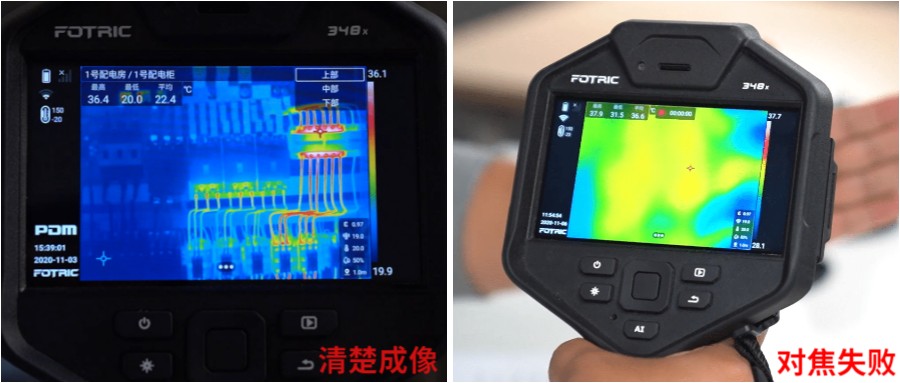

      最小成像距離是保證熱像儀成像清晰的一個重要參數,小于最小成像距離就無法準確聚焦成像。

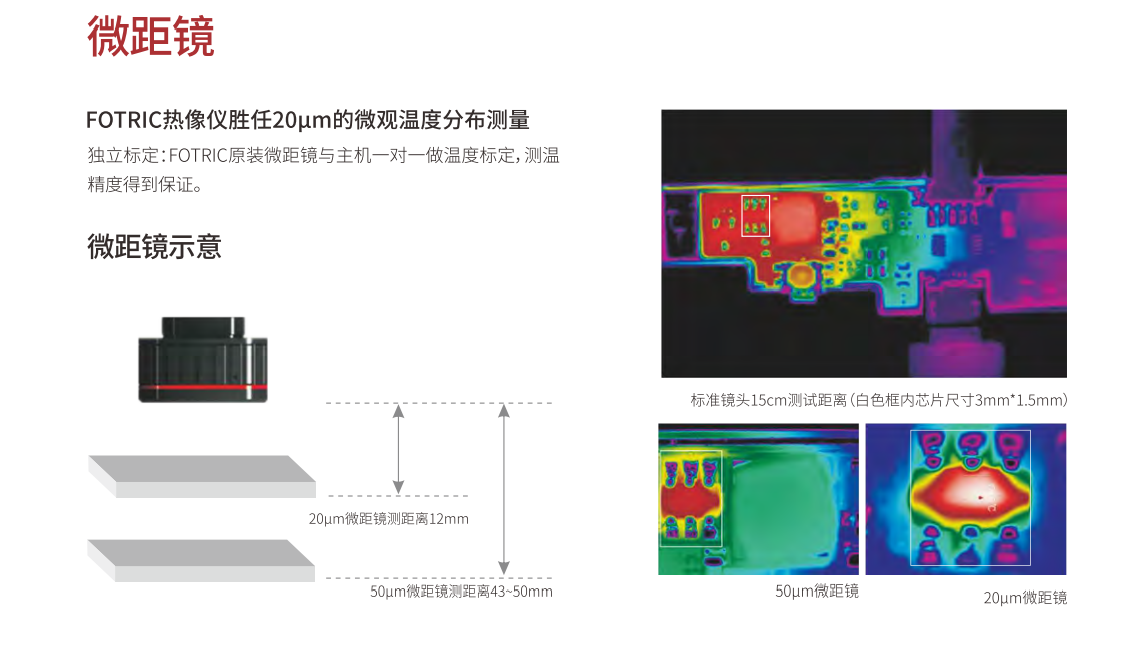

      FOTRIC 289為專家級科研熱像儀,配置20μm微距鏡后,最小成像距離為12mm。




      再加上1024*768的超高紅外像素,能夠精準捕捉細微溫差,保證科研測溫精度。



      了解了這三個參數,基本上就能根據自己的測溫需求來選擇合適的紅外鏡頭了。

      FOTRIC也針對同一款紅外熱成像儀,配置了多種可選鏡頭,客戶可以根據不同場景,來選擇合適的熱像儀鏡頭,以達到精準測溫的目的。
